系統概述

移動通信增強測試系統對多星座導航增強信號進行模擬，實現在復雜真實場景中對增強型導航終端的性能及協議一致性測試，解決我國高性能GNSS導航增強信號模擬源及用戶終端檢測系統功能匱乏的現狀。

移動通信增強測試系統結合了移動通信綜合測試儀和多體制導航信號模擬源，從而構成一個可提供衛星仿真、蜂窩基站仿真及A-GNSS終端設備測試所需信息的測試系統。

系統組成

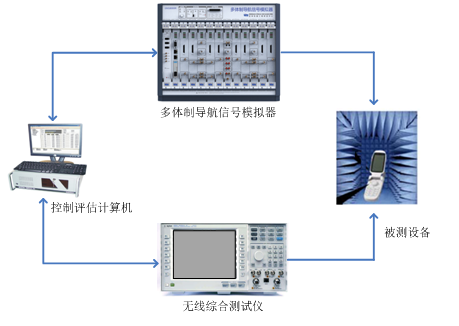

如圖所示，移動通信增強測試系統由多體制導航信號模擬器，無線通信綜測儀及相應的控制評估軟件組成。



移動通信增強測試系統結構組成圖

(1)移動通信綜合測試儀：對于基于控制平面(Control plane)的測試，按照3GPP協議為測試終端提供輔助數據以及測試控制信息。對于基于安全用戶平面定位(SUPL)的測試，按照用戶平面承載（例如互聯網協議（IP））來傳輸定位業務（LCS）數據，為測試提供輔助數據及測試控制信息。

(2)多體制GNSS導航信號模擬器：根據測試需要模擬不同的衛星場景，實現BDS、GPS、GLONASS和Galileo導航系統星座和軌道數據仿真，生成全部星座衛星的軌道數據和衛星鐘數據；完成用戶軌跡數據仿真，按指定的用戶軌跡模型生成仿真用戶的坐標軌跡數據；進行空間環境參數仿真，能夠生成空間環境包括電離層延遲、對流層折射和多路徑效應對信號傳播的影響參數。多體制GNSS導航信號模擬器的具體能力如下：

多顆導航衛星配置，最大12顆。

可配置成各種真實環境的應用場景。

同步于具有多普勒頻移和導航數據的真實衛星。

可自由調整可見星數量。

(3)控制評估軟件：進行設備集成，對測試流程進行控制，對測量結果進行評估及分析。
